IIOT8020型工业物联网教研系统本体采用316不锈钢拉丝工艺制成，箱体内部水槽，弱电箱、泵阀管路分别隔离独立空间安装。液位罐体采用透明亚克力材质，整个实验过程可以直接明显观察到灌内液位的变化。标配的压力变送器，温度变送器、PH变送器开关变送器和液位变送器，其中有一台有线液位变送器，其余全部为无线数据变送器，并装配专有的Awia Vanguard(网关+接入点)设备，用于系统的数据传输和系统监控。
整个系统结构如图所示:
图5.1.3单水箱流程图
无线系统原理框图

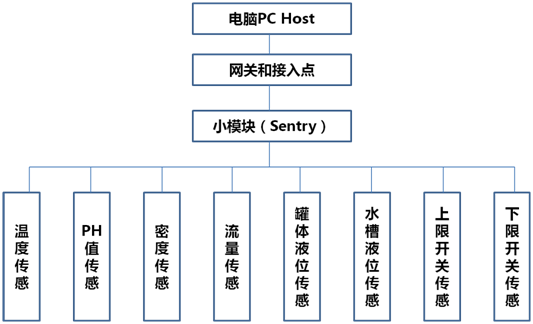

图所示为无线系统原理框图，主要用来现场设备的实时数据传输，网关和Awia sentry（小模块）采用无线HART协议进行通信交互和传输实时数据，以及人机界面与网关通过路由器进行无线通讯来进行监视设备运行状态。
所示为系统控制原理框图

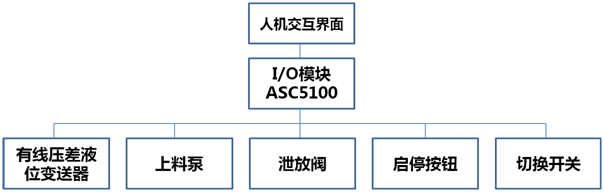

图所示为系统控制原理框图，ASC5100多功能模块为宁夏三才物联科技有限公司自主研发的产品，也是控制系统的核心模块，它可同时实现8路模拟量输入传输，8路开关量输入，和8路开关量输出控制，通过ModBus协议与人机界面进行交互。可满足绝对大多数工况现场使用。传感器的信号为4~20mA模拟量可直接接入多功能模块。
